4 SÄULEN KIP-LABORPRESSEN

ELEKTRO-HYDRAULISCH

Die elektrohydraulischen 4-Säulen-Laborpressen der Baureihe KIP-E eigenen sich sowohl zum kalt-isostatischen Pressen (KIP) als auch für Pressversuche mit uniaxialen Presswerkzeugen. Zum uniaxialen Pressen entfernt man einfach den Pressstempel und die Presskammer aus der Presse. Die Laborpressen sind somit sehr universell einsetzbar und eignen sich für ein sehr breites Versuchs- und Anwendungsspektrum.

KIP-Laborpressen ermöglichen es, Substanzen simultan in allen Raumachsen gleichmäßig zu pressen und dienen sowohl zur Herstellung komplexer als auch einfacher Presslinge in günstigen isostatischen Elastomer-Formen. In einem hydraulischen Hochdruck-Werkzeug, der sogenannten Presskammer, können sogar gleichzeitig verschiedene Formen und Werkstoffe unter Drücke von mehreren tausend bar gebracht werden.

Die homogene Dichte der Kaltisostat-Presslinge reduziert innere Spannungen und kann so Risse oder Schichtbildung vermeiden. Stärkere Grünfestigkeit nach dem Pressen bietet zusätzlich gute Handhabungs- und Bearbeitungsmöglichkeiten.

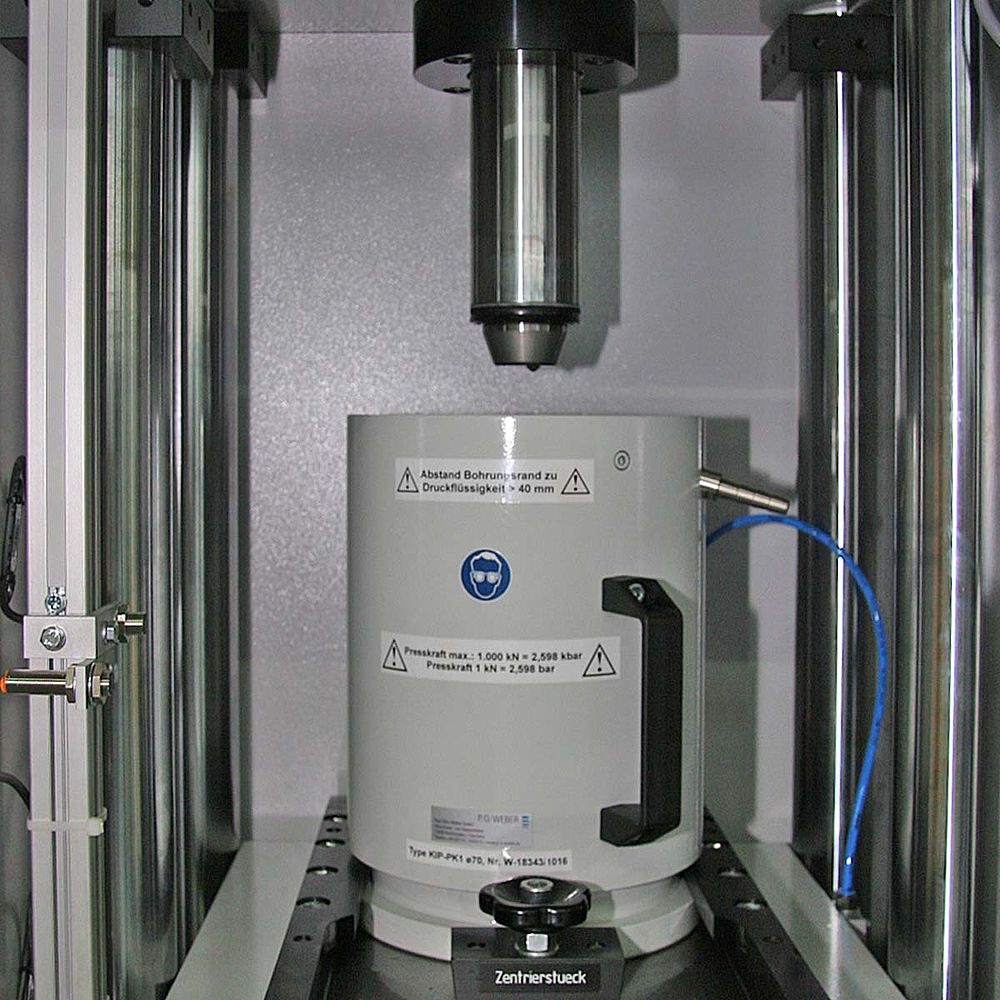

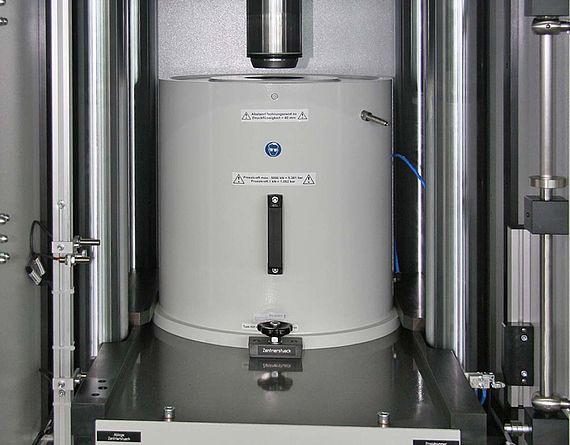

Beim kaltisostatischen Pressen werden die Substanzen in Elastomer-Pressformen eingefüllt und diese in eine Presskammer mit Flüssigkeitsfüllung eingebracht. Die Presskammer wird auf dem Arbeitstisch der Laborpresse fixiert und von unten auf den Pressstempel gefahren, bis die vorgewählte Presskraft erreicht ist. Das jeweilige KIP-Modell dient als Druckübersetzer, d.h. der Systemdruck des Hydraulikzylinders kann bei konstanter Presskraft in einen größeren Druck in der Presskammer übersetzt werden.

Maßgeblich für diese Druckerhöhung ist das Verhältnis von Hydraulikzylinderkolbenfläche zur Fläche der Presskammerbohrung. Für jedes Modell der Baureihe KIP-E stehen verschiedene Presskammern zur Verfügung, so dass flexibel auf verschiedene Drücke und Abmessungen der zu pressenden Substanz reagiert werden kann.

Alle Pressparameter können komfortabel und sehr einfach eingestellt werden und der automatische Ablauf der Pressvorgänge erlaubt auch kontinuierlichen Betrieb für größere Stückzahlen.

KIP-E

Allgemein

Die elektrohydraulischen 4-Säulen-Laborpressen der Baureihe KIP-E sind universell als KIP- und Uniaxial-Pressen einsetzbar. Die Baureihe ist mit neuester einfach zu bedienender Steuerungstechnologie und Drucksensorik ausgestattet.

Die 4-Säulen-Bauweise mit hartverchromten Pressensäulen ist äußerst robust und langlebig. Der Pressenrahmen ist auf einem stabilen Untergestell aufgebaut und mit einer Schutzvorrichtung aus Stahlblech komplett umgeben. Der hochwertige, doppeltwirkende Hydraulikzylinder ist auf der Grundplatte der Presse verbaut und bewegt den Arbeitstisch mit Presskammer nach oben.

Die elektrohydraulische Versorgungstation besteht aus elektrischem Schaltschrank mit Steuerungseinheit und hydraulischem Aggregat mit Ventilverbund. Die Komponenten sind kompakt und sicher in einem Blechgestell untergebracht.

Der Programmstart erfolgt nach Drücken des Start-Tasters am elektrischen Schaltschrank der Versorgungsstation, Pressabläufe und Pressparameter können voreingestellt werden. Zur Auswertung der Versuchsdaten kann über eine Ethernet-Schnittstelle der Anschluss eines PC mit Auswertesoftware vorgenommen werden.

Beim Einfahren der Presskammer in den Pressstempel wird die Grundfläche des hydraulischen Werkzeugs, die sogenannte Presskammer, pneumatisch beaufschlagt. Die Presskammer wird somit minimal vom Arbeitstisch angehoben und zentriert sich sehr passgenau mit dem Pressstempel.

Zum Lieferumfang der KIP-Laborpressen gehören 10 Dichtungen für den Pressstempel und 20 Liter Spezial-Hochdruckflüssigkeit für das hydraulische Hochdruck-Werkzeug.

Die Baureihe KIP-E kann individuell an viele Anwenderwünsche angepasst werden und ist mit vielen Erweiterungskomponenten ausstattbar.

Vorteile

Einfache Handhabung und Bedienung der Steuerung
Platzsparender und unkomplizierter Aufbau
Komplett aus qualitativ hochwertigsten Bauteilen gefertigt
Solide bewährte Konstruktion für lange Nutzungsdauer
Robuster, langlebiger Pressenrahmen
Hartverchromte, induktiv gehärtete Pressensäulen
Digitale Presskraftanzeige an der Steuerung mit Spitzenwertspeicher
Presskraft wird umgerechnet in Presskammer-Innendruck (kbar/MPa)
Stahlblech-Schutzvorrichtung mit Sicherheitsschalter
Individuell an viele Anwenderwünsche anpassbar
Umfangreiche Optionen und Sonderausführungen lieferbar

Optionen / Zubehör

Stufenlos einstellbarer Druckanstieg
Ventil langsamer Druckabbau
Proportionalventiltechnik
Wegmesssystem
Versuchs-/Auswertesoftware
Presskammern für verschiedene Drücke und Presslings-Abmessungen

TECHNISCHE DATEN

Type		KIP 100 E	KIP 200 E	KIP 200 ES	KIP 300 E	KIP 500 E
Presskraft max.	[kN]	1.000	2.000	2.000	3.000	5.000
Kolbenhub max.	[mm]	200	200	250	250	250
Arbeitshöhe min.-max.	[mm]	400 – 600	400 – 600	570 – 820	570 – 820	580 – 830
<b>Durchgang zwischen den Säulen</b>
von vorne	[mm]	400	400	400	410	520
seitlich	[mm]	180	270	270	340	390
Kolbenrückzug		hydraulisch	hydraulisch	hydraulisch	hydraulisch	hydraulisch
Höhe Presse ca.	[mm]	1.720	1.814	2.029	2.127	2.350
Platzbedarf Presse ca.	[kg]	702 x 704	814 x 823	884 x 823	959 x 873	1.202x 1.043
Gewicht Presse (mit Presskammer) ca.	[mm]	1.250	1.680	2.100	2.756	5.600
Höhe EHV ca.	[mm]	1.707	1.707	1.707	1.707	1.707
Platzbedarf EHV ca.	[mm]	626 x 978	626 x 978	626 x 978	626 x 978	626 x 978
Gewicht EHV ca.	[kg]	250	250	250	250	250
Hydraulikaggregat 2-stufig		X	X	X	X	X

Hydraulische Hochdruck-Werkzeuge für KIP-E

Type		PK1	PK1	PK2	PK2	PK3
Bohrungs-Ø / Innendruck max.
Ø 40 mm	[kbar]	7,961	–	–	–	–
Ø 50 mm	[kbar]	5,094	–	–	–	–
Ø 60 mm	[kbar]	3,537	7,074	7,074	–	–
Ø 70 mm	[kbar]	2,598	5,197	5,197	7,796	–
Ø 80 mm	[kbar]	1,989	3,979	3,979	5,968	–
Ø 90 mm	[kbar]	–	3,144	3,144	4,716	7,860
Ø 110 mm	[kbar]	–	–	2,105	3,157	5,261
Ø 120 mm	[kbar]	–	–	1,768	2,652	4,421
Ø 160 mm	[kbar]	–	–	–	–	2,486

Bohrungstiefe ca.	[mm]	260	260	400	400	400
Nutzbare Bohrungstiefe ca.	[mm]	160 – 180	160 – 180	250 – 300	250 – 300	250 – 300
Werkzeug Außen-Ø	[mm]	225	225	300	300	490
Werkzeug Höhe	[mm]	310	310	500	500	500
